34970A 數據采集儀入門指南及基礎講解

2022-11-18

瀏覽次數：3070次

概述：34970A Agilent 數據采集/數據記錄儀開關單元由一個 3 插槽主機和一個內置的 6 1/2 位數字萬用表組成。每個通道可以單獨配置，以測量 11 種不同功能之一，這樣既不會增加成本，也不必使用復雜的信號調理附件。

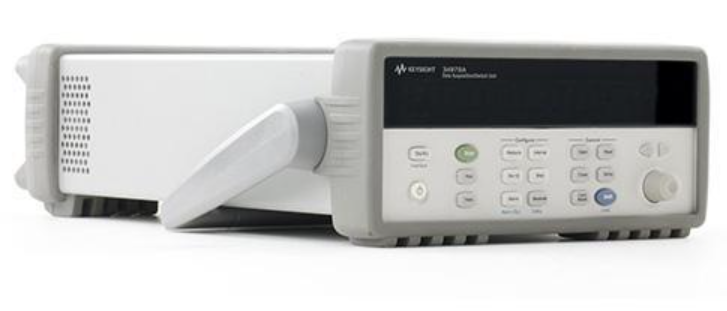

34970數據采集儀

可用 8 種可選插入模塊建造緊湊的數據記錄儀，全功能數據采集系統或低成本的開關單元。模塊上的螺釘連接可不需要終端接線盒，獨特的繼電器維護功能記錄每個開關的閉合次數，從而實現容易和可預期的繼電器維護。34901A 模塊具有內置的熱電偶參考和 20 個 2 線通道。

一、34970A 數據采集儀的面板按鈕功能與作用

Agilent 34970A數據采集應用提供多功能性，34970A數據記錄儀的操作簡単、、模塊化、簡單用戶界面、數據采集系統靈活性等特點，具有更高的性能。（圖，面板詳解）

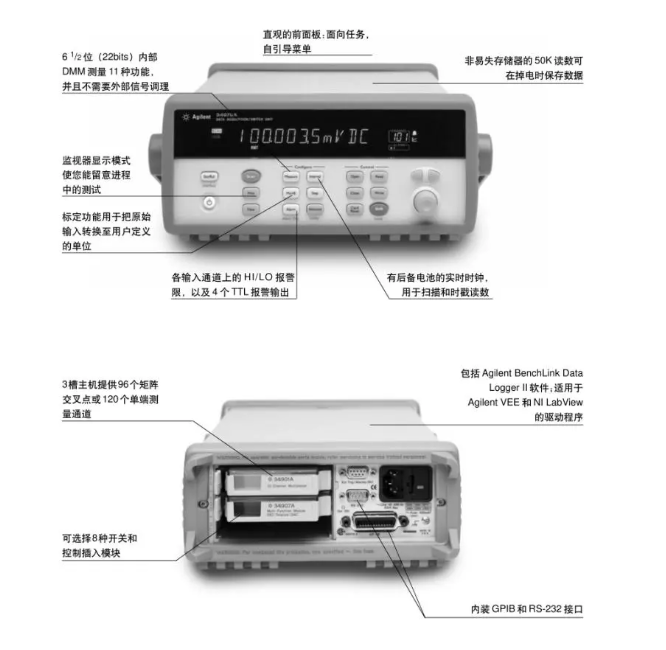

34970A 數據采集儀面板

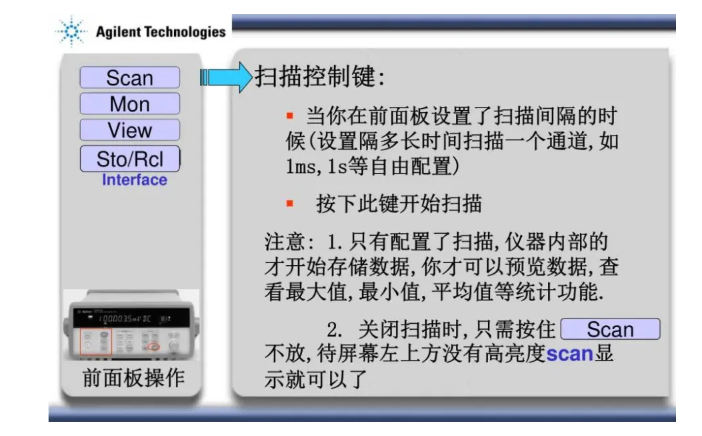

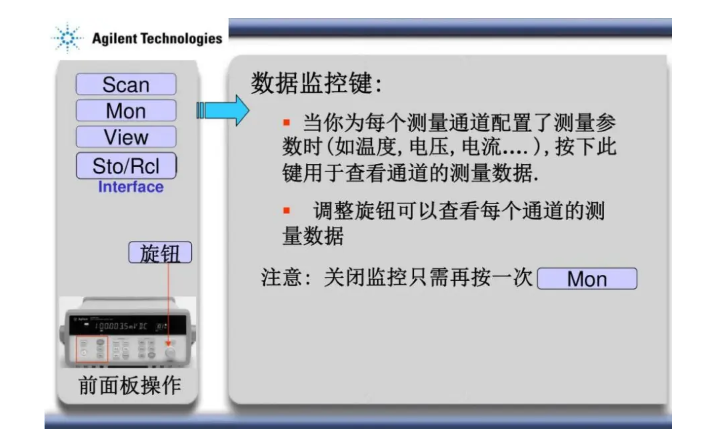

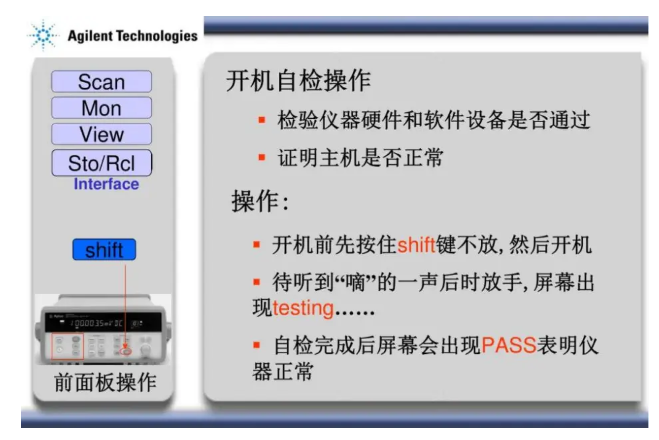

按鈕功能與作用（Measure、Mx+B），其他可以看圖解

Measure：

在所顯示的通道上配置測量參數：

●在顯示的通道上選擇測量功能(直流電壓、電阻等);

●選擇溫度測量的傳感器類型；

●選擇溫度測量的單位(℃、F、K);

●選擇測量量程或自動量程設置；

●選擇測量量程分辨率；

●將測量配置復制和粘貼到其它通道。

Mx+B 為所顯示的通道配置定標參數：

●為所顯示的通道設置增益(“M”)和偏移(“B”)值；

●進行零測量并將它作為偏移量存儲；

●為所顯示的通道指定自定義標記(RPM、PSI等);

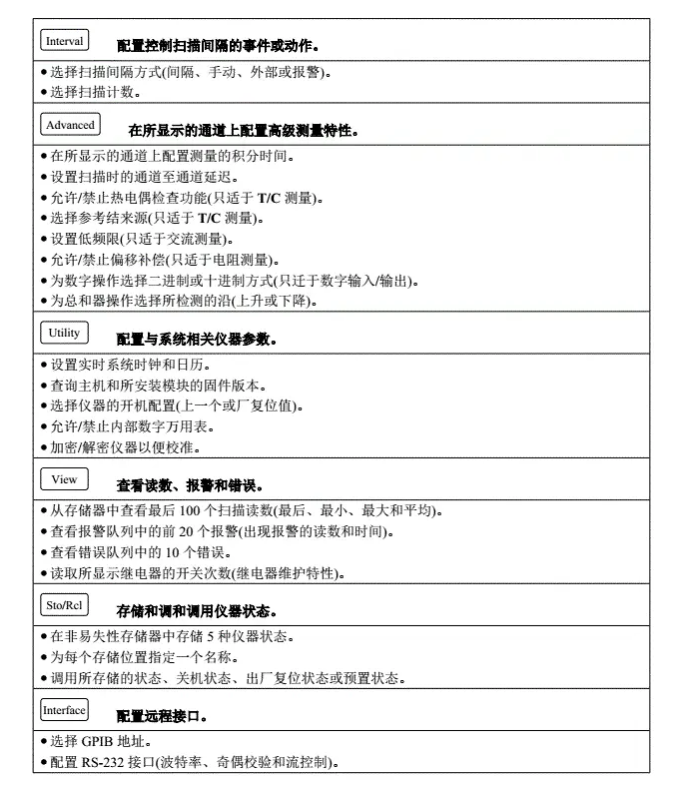

34970A 按鈕功能

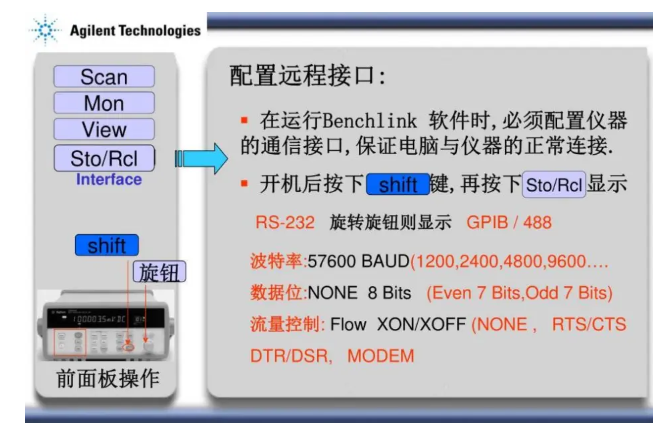

二、34970A使用 BenchLink Data Logger II數據收集軟件

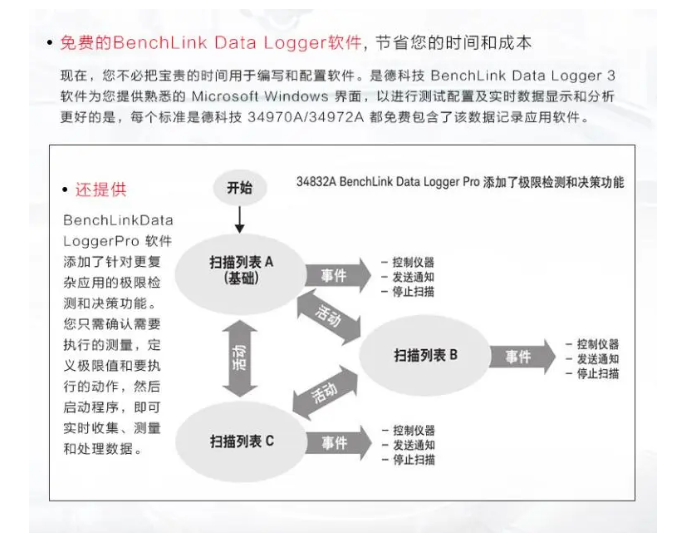

用 BenchLink Data Logger II 軟件簡化數據收集和分析，BenchLink Data Logger II 擁有基于pc的數據記錄能力，可用這種基于Windows的應用軟件在PC上收集和分析測量結果。用它設置測試、采集和歸檔測量數據，對送入的測量結果作實時的顯示和分析。

熟悉的電子表環境使它能容易地配置和控制測試。豐富的彩色圖表為您提供分析和顯示數據的各種選擇一所有工作都只需鼠標的點擊。使用線圖、直方圖、條圖和散點圖、各通道結果等設置。當然，也能用BenchLink Data Logger II,把數據傳送到其它應用程序，以作進一步分析或生成報告。
