怎樣利用81250A Agilent 測試OLT?
81250A OLT的測試需要兩路ONU的信號，同時ONU又需要enable信號，這樣就需要四路信號。另外如果是GPON系統的OLT 器件，還需一路Reset信號，總共需要五路信號。
其他具體的配置是;
GEPONOLT:一個時鐘模塊，4個Generator1個Analzer模塊。
GPON OLT:一個時鐘模塊，5個Generator,1個Analyzer模塊。
針對GEPON的OLT靈敏度測試設置

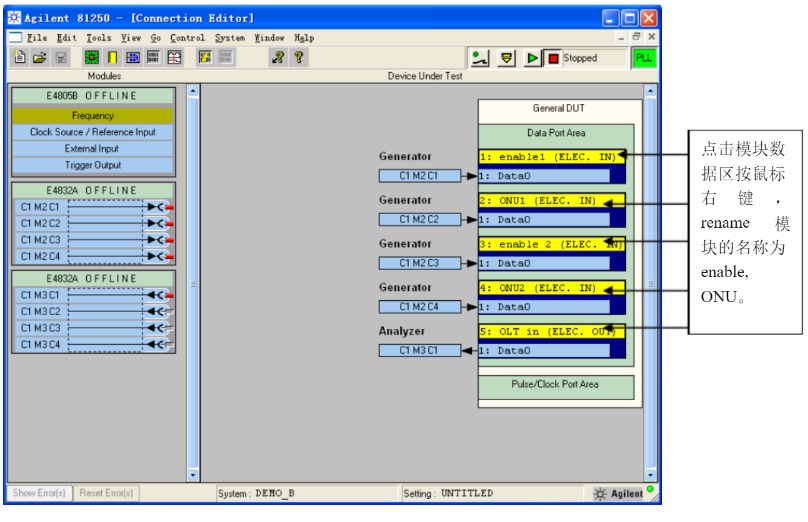

如圖所示，連接4個Generator模塊和一個Analyzer 模塊到測試區。(受demo硬件的限制。
圖中顯示的模塊E4832A測試速率只能覆蓋到622Mb/s對于GEPON和GPON的器件，建議采用E4861A/E4862A/E4863A2.7Gb/s的模塊或E4861B/E4862B/E4863B3.35Gb/s的模塊。此界面只是用于界面演示。
設置信號的速率，Generator的輸出電平，觸發信號為Sequencer，具體步驟可以參照文件

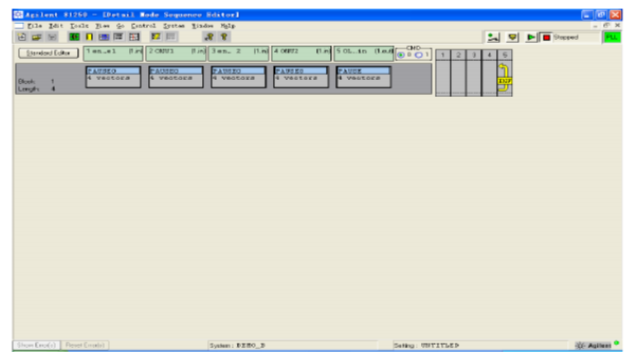

然后按Go，DetailEditor進入以下界面:
下面我們要根據GEPON測試的要求，設置每個序列的碼型，enable信號是“0”和“1”，用于開啟和關斷激光器，ONU 需要發送Burst信號，由preamble和PRBS 組成。由于有兩路ONU信號，而且它們的時序有先后，所以在編輯碼型時，需要把兩路 ONU發送 Burst信號的時間錯開。

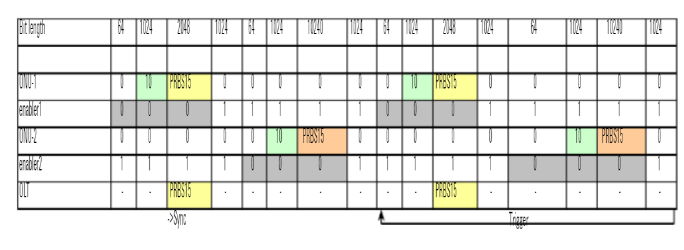

如下面的圖表所示，表中的每一列的BitLength代表每個Block的長度。每行代表發送信號給ONU和enable或OLT的Generator模塊發送的不同Block的信號，依圖表所示依次編輯號(Block的長度可以根據具體器件的要求改變)。
編輯好的碼型界面如下圖：

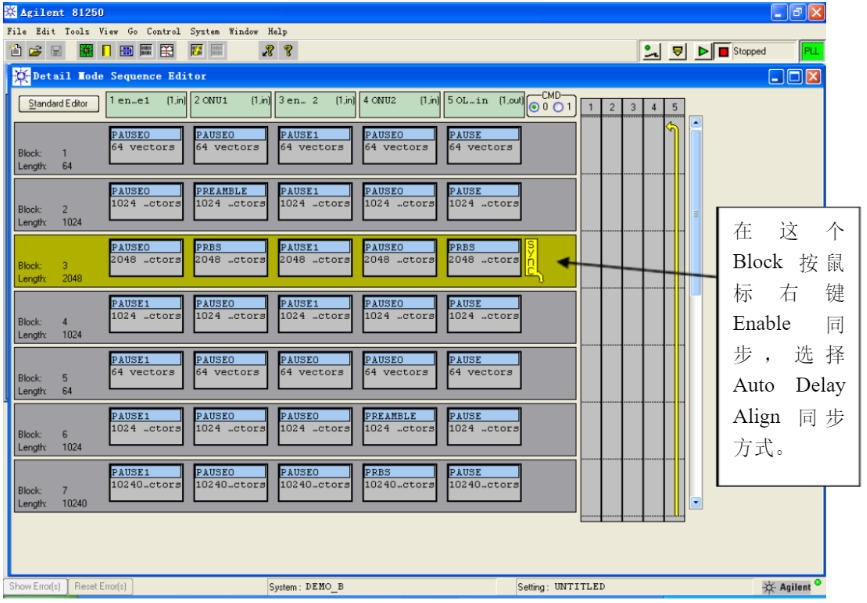

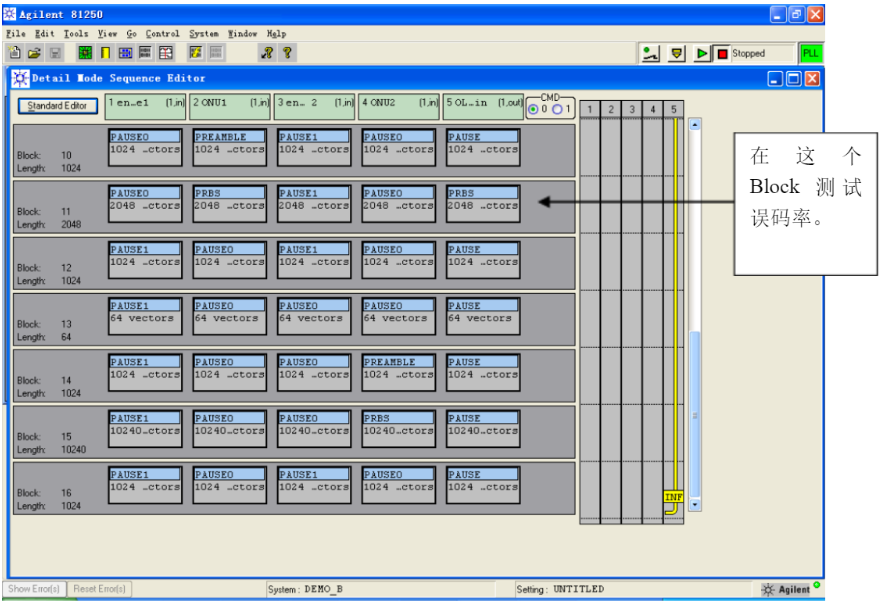

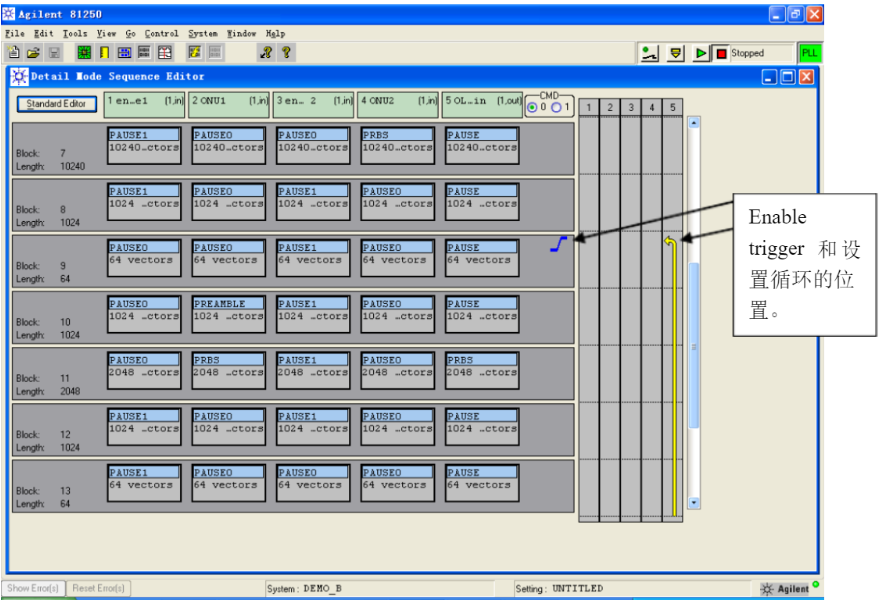

在第九個Block選擇enable trigger，把循環的箭頭也看拖到從觸發Block開始
開始測試之前，需要手動方法在Analyzer上設置合適的延時。可以大概估算一下從Generator,經過電纜，ONU，光跳線，連接到OLT再接到Analyzer的時延，例如: ONU和OLT之間的2米光跳線延時:20ns
ONU 的延時:5ns
OLT的延時:5ns
電纜的延時:10ns
總的時延為:40ns
