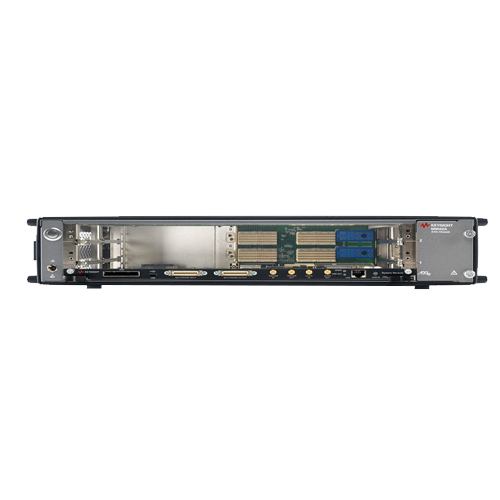

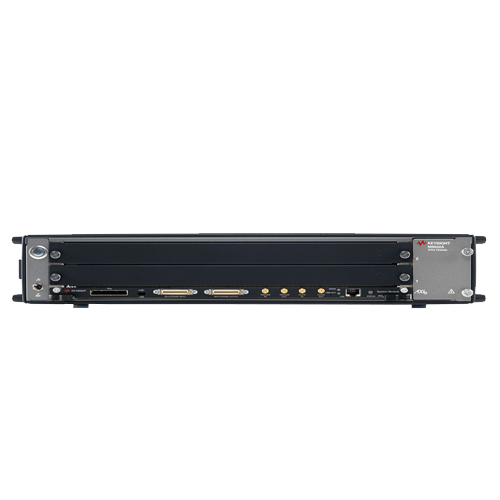

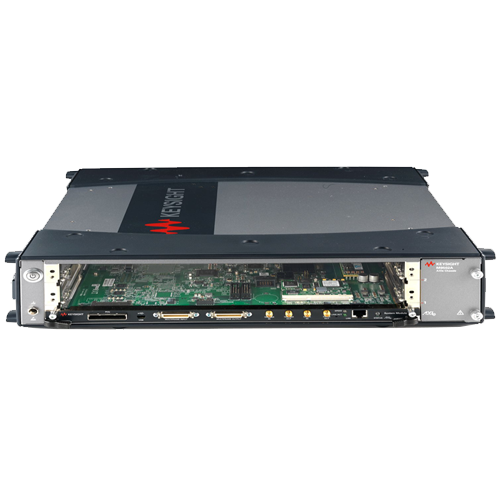

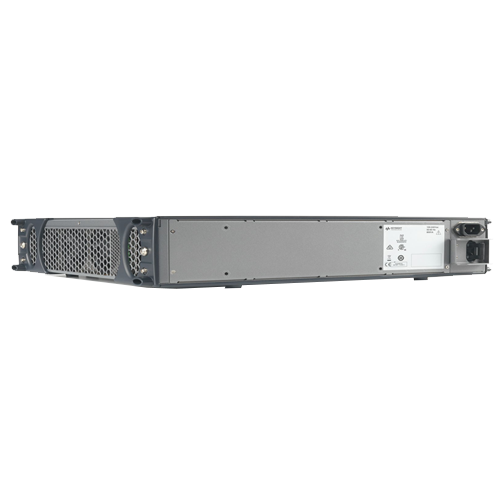

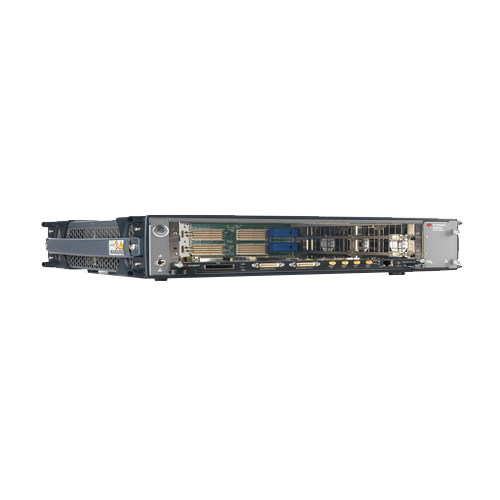

M9502A keysight 是德 AXIe 2 插槽機箱
M9502A keysight 是德 AXIe 2 插槽機箱
M9502A 2 插槽 AXIe 機箱，適用于便攜式應用。 包括嵌入式系統模塊和連接外部控制器的 Gen 2 x8 鏈路。
應用
可轉移應用（也可安裝在機架上）
功能
為 AXIe 儀器模塊提供 2 個插槽
嵌入式 AXIe 系統模塊
大功率，每插槽 200W 并配有散熱部件
性能特征
每個模塊插槽都配有千兆位 LAN 連接
系統控制器采用 Gen 2 PCIe x8 接口，可從外部控制器提供高達 4 GB/s 的數據速率
每個模塊插槽都配有 Gen 2 PCIe x4 鏈路（2 GB/s 最大數據速率）
M9502A AXIe 機箱完全符合 AXIe 1.0 規范。 它包括一個嵌入式系統模塊（ESM），該模塊不占用儀器插槽。 這個系統模塊可執行 AXIe 規范中所包含的機箱管理功能。 此外，它還提供了 PCI 和 LAN 接口，以便連接外部計算機、外部時鐘和觸發連接器以及是德科技獨有的機箱間同步連接器。 M9502A 中最多可以采用 62 對本地總線，達到了 AXIe 規范允許的最大值。 M9502A 與 M9048A PCIe 臺式適配器結合使用，可實現超高系統帶寬。
M9502A 非常適合需要更高 AXIe 性能的可轉移應用。 它也可以安裝在機架中，儀器模塊插槽水平排列，以最大限度地節省機架空間。 這種排列方式與高性能的散熱系統相結合，使機箱可以安裝在空間僅有 2U 的機架中。 M9502A 還非常容易維護，因為電源和風扇托架可以拆卸，而機箱可以保留在機架中。
