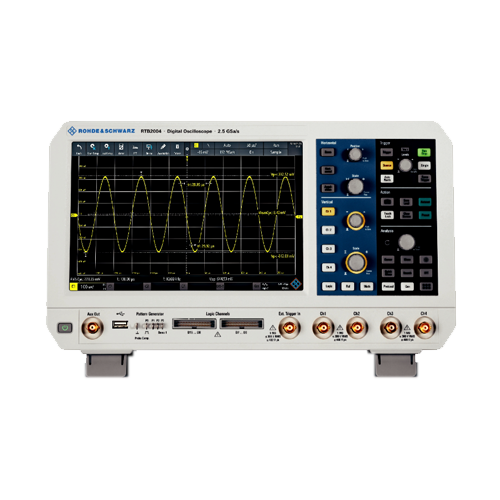

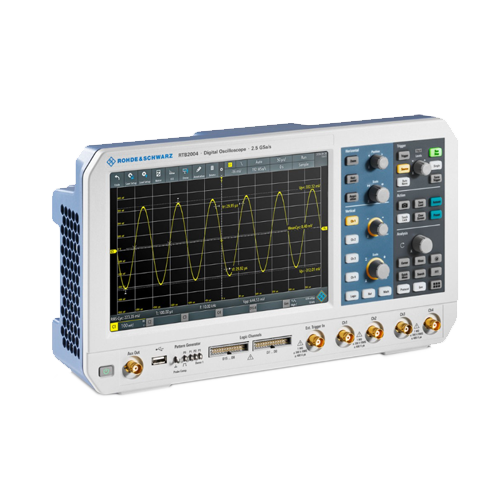

R&S RTB2000 羅德與施瓦茨示波器

主要特性：

? 帶寬：70 MHz 至 300 MHz
? 采樣率：最大 2.5 Gsample/s
? 存儲深度：最大 20 Msample
? ADC 分辨率：10 位
? 顯示屏：10.1" 電容式觸摸屏

獲取報價

你的位置：首頁

產品中心

R&S RTB2000 羅德與施瓦茨示波器

概述

手冊下載

在全帶寬下采集時間更長

10 Msample（標配）；20 Msample（交織模式）

R&S?RTB2000 提供一流的存儲深度：每個通道的存儲深度達到 10 Msample，在交織模式下存儲深度可達 20 Msample。這是同類示波器的 10 倍。用戶可以在高采樣率下捕獲更長的采集序列，以便獲得更詳細的分析結果，例如分析開關電源的瞬態響應。

使用混合信號示波器選件進行邏輯分析

16 個附加數字通道

使用 R&S?RTB-B1 選件，R&S?RTB2000 可升級為具有 16 個附加數字通道、操作直觀的混合信號示波器。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。例如，可以使用光標測量很方便地確定模數轉換器輸入輸出之間的延遲。

波形和碼型發生器（生成模擬和數字激勵）

R&S?RTB-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育以及硬件原型開發。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出任意波形以及 4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制。可使用預定義碼型，比如 I²C、SPI、UART 以及 CAN/LIN。
