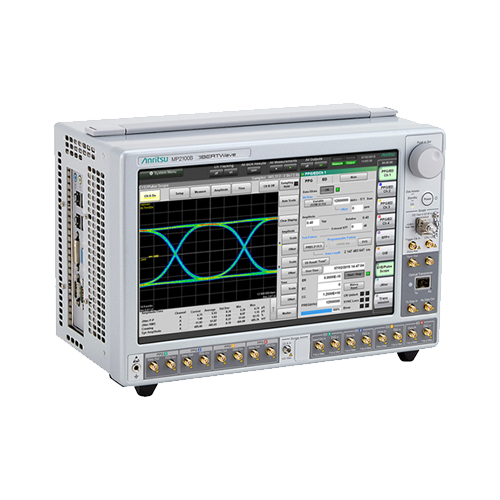

MP2100A/B Anritsu 安立 誤碼儀 眼圖儀
? 高速遠程測試
? 支持電接口和光接口
? 高速眼圖模板測試
? 操作簡便、內置閃盤，環保
? 一體化裝置，支持抖動、眼圖測量
? 支持所有 WDP （波形色散損耗）測量
? 同步采樣功能和理想均衡器/加重計算，帶眼圖顯示
? 同步眼圖模、眼圖模板測試和抖動測量

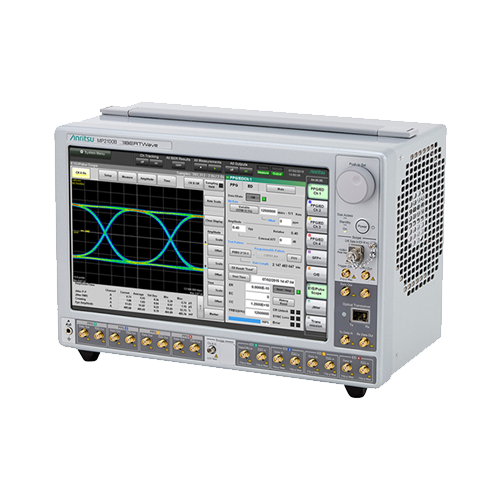

MP2100A/B Anritsu 安立 誤碼儀 眼圖儀
MP2100A 是一種一體化比特誤碼率測試儀和眼圖/脈沖示波器測試解決方案，用于測量光學通信系統中的光有源器件。
為了滿足光有源器件生產線上的快速測量需求，相對于傳統的誤碼儀，采用MP2100A遠程命令測量能減少 90%的測量選通時間，且眼圖/脈沖示波器功能將測量選通采集速度提高300%。 另外，由于采用了同步誤碼測量和眼圖/脈沖示波器分析，測量時間大大縮短。
MX210001A 抖動分析軟件具有新型高速抖動測量功能，支持各種一體化測量，如同步抖動分析、眼圖測量和眼圖模板測量。 另外，高速采樣縮短了測量時間，提高了測量效率。 將 MX210001A 與 MATLAB? 相結合，可支持 WDP、TWDP 和 dWDP 測量，用于評估特定信號的波形色散。
將 MX210002A 傳輸分析軟件添加到 BERTWave，可支持 Tx 分析（S21 增益、相位），以及使用均衡器、濾波器的波形模擬（反嵌）和加重操作；同步波形采樣和模擬支持同步眼圖模式測量和眼圖模板測量。 另外，將追蹤功能結合到 MX210001A 軟件可進行同步波形抖動測量。MATLAB? 是 MathWorks Inc. 的商標。
 | 請看以下對比。 一體式 PPG、ED、范圍和光學 IF 具有令人非常節省空間的緊湊結構
＞＞＞單擊此處可獲得有關支持 BER 測量的 BERTWAVE PE 的詳細信息。 |
BERTS
| 比特速率 | 使用 MP2100A/MP2101A-090 | 不使用 MP2100A/MP2101A-090 |
PPG、ED Common； 1/N 比特速率操作范圍 | PPG； 1/N 比特速率操作范圍 ED； | |
| 測試模式 | PRBS： 27-1, 29-1, 215-1, 223-1, 231-1（反轉 ON/OFF）, 用戶數據：1.3 Mb 可編程（樣本模式文件如 CJPAT 等） | |
| 輸出電力 | Data, Xdata | |
| 幅度 | 0.1 Vp-p 到 0.8 Vp-p | |
| 輸入電口 | Data, Xdata（選件 001）， Data（選件 003） | |
| 幅度 | 0.1 Vp-p 到 0.8 Vp-p | |
| O/E 輸入（選件 003） | 光口 | |
| 波長范圍 | 750 nm 到 1650 nm | |
| XFP 槽（選件 050） | XFP 槽 | |
| SFP+ 槽（選件 051） | SFP+ 槽 | |
眼圖/脈沖示波器
| 帶寬 (-3 dB) | DC 到 20 GHz（最?。?，DC 到 25 GHz（典型） |
| 顯示 | 眼圖模式，脈沖模式 |
| 測量功能 | 統計學 (NRZ)，柱狀圖，眼圖模板相符性 |
| 采樣速度 | 100 K 樣本/秒，典型 |
| O/E 輸入（選件 003） | 光口 |
| 波長范圍 | 750 nm 到 1650 nm |
| 時鐘恢復（選件 055） | 0.1 GHz 到 2.7 GHz，8.5 GHz 到 12.5 GHz |
MX210001A 抖動分析軟件
| 運行條件 | 僅當安裝在具有正確許可證信息的 MP2100A/MP2102A 中時才可運行 安裝程序使用 V3.00.00 或更高版本 其它使用條件符合 MP2100A 系列 WDP 在 MATLAB R2010b SP1 下運行 |
| 測量算法 | 柱狀圖模式，圖案搜索模式 |
| 柱狀圖模式 | |
| 測量項目 | TJ (1.0E-12)、TJ（用戶定義）、RJ (d-d)、DJ (d-d)、DDPWS、J2 抖動分析、J9 抖動分析， 眼圖張開度 |
| 圖案搜索模式 | |
| 測量項目 | TJ (1.0e-12)、TJ（用戶定義）、RJ (d-d)、RJ (rms)、DJ (d-d)、PJ (p-p)、DDJ (p-p)、DCD、ISI (p-p)、 眼圖張開度、J2 抖動分析、J9 抖動分析、DDPWS、PJ 頻率 |
| WDP 測量 | 要求安裝 MathWorks 出品的 MATLAB 2010b |
| 測量項目 | WDP, dWDP, TWDP, dTWDP, WDPc, dWDPc, TWDPc, dWDPc |
MX210002A 傳輸分析軟件
| 運行條件 | 僅當安裝在具有正確許可證信息的 MP2100A 中時才可運行 安裝程序使用 V3.00.00 或更高版本 其它使用條件與 MP2100A 系列相同 |
| 測量模式 | 傳輸分析，波形評估 |
| 傳輸分析 | |
| 測量項目 | 增益曲線圖、相位曲線圖、組延遲曲線圖 （相位曲線圖和組延遲曲線圖切換顯示） |
| 波形評估 | |
| 均衡器設置 | 計算時選擇反射器、非反射器 |
| 加重格式 | 2Post/1Pre, 3Post, 1Post/1Pre, 2Post, 1Post |
| 設備特點 | 讀取 S2P 文件 |
| 抖動分析 | 在 MX210001A 顯示估算的波形計算結果 （MX210001A 安裝在 MP2100A 中時） |
