光通信如何測試TX\RX，需要哪些設備？

2023-09-25

瀏覽次數：2313次

如何測試TX,RX，以及需要哪些設備？

TX和RX是通信系統中的兩個重要概念，分別代表發射機（Transmitter）和接收機（Receiver）。在通信系統中，發射機負責將信息信號轉換為電磁波并發送出去，接收機負責將電磁波接收并還原為信息信號。因此，測試TX和RX的性能是保證通信系統正常工作的重要步驟。

如何測試TX和RX呢？測試TX和RX需要以下幾個方面的指標：

? 輸出功率：輸出功率是指發射機輸出的電磁波的功率，也就是能量大小。輸出功率越大，表示發射機越強，能夠覆蓋更遠的距離。輸出功率可以用功率計（Power Meter）來測量。

? 頻率：頻率是指電磁波的周期性變化的次數，也就是振蕩速度。頻率越高，表示電磁波越短，能夠攜帶更多的信息。頻率可以用頻譜儀（Spectrum Analyzer）來測量。

? 調制方式：調制方式是指發射機將信息信號轉換為電磁波的方法，也就是編碼方式。不同的調制方式有不同的優缺點，例如抗干擾能力、傳輸速率、帶寬占用等。調制方式可以用矢量信號分析儀（Vector Signal Analyzer）來測量。

? 誤碼率：誤碼率是指接收機還原信息信號時出現錯誤的概率，也就是失真程度。誤碼率越低，表示接收機越準確，能夠保證信息的完整性。誤碼率可以用誤碼儀（Bit Error Rate Tester）來測量。

以上就是測試TX和RX需要的一些基本指標和設備。當然，根據不同的通信系統和應用場景，還可能需要其他的指標和設備。例如，在無線通信中，還需要考慮信道特性、多徑效應、干擾等因素。因此，在測試TX和RX時，需要根據具體情況選擇合適的方法和工具。

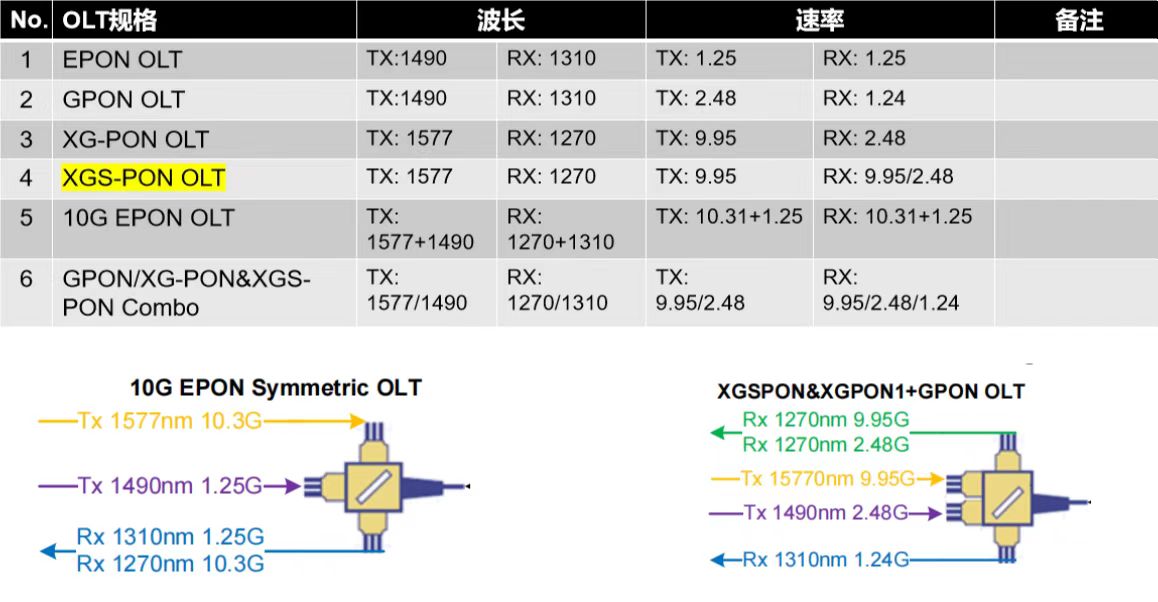

下面，我們將以一個具體的例子來說明如何測試TX和RX。假設我們要測試一個基于QPSK（四相相移鍵控）調制方式的無線通信系統，在2.4GHz頻段下工作，輸出功率為10dBm，目標誤碼率為10^-6^。

首先，我們需要準備以下設備：

? 一個QPSK發射機

? 一個QPSK接收機

? 一個功率計

? 一個頻譜儀

? 一個矢量信號分析儀

? 一個誤碼儀

? 一些連接線和天線

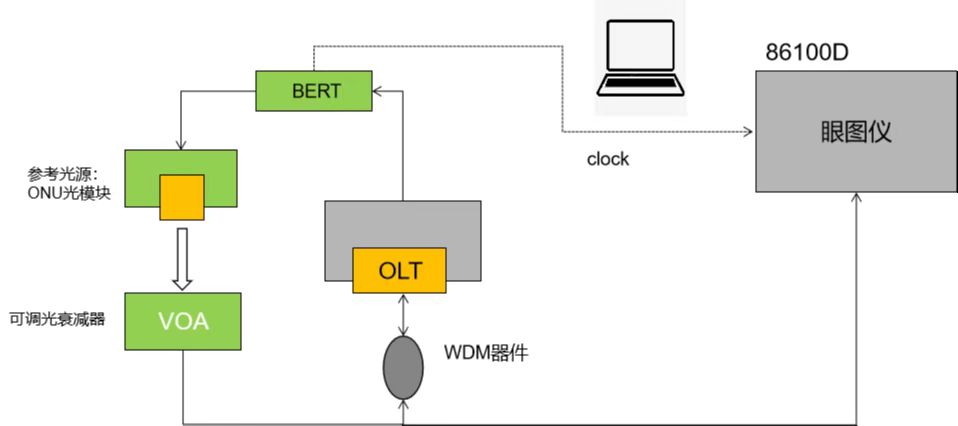

以下步驟進行測試：

1. 將發射機和功率計連接起來，并設置發射機的參數（如頻率、輸出功率、調制方式等）。打開發射機，并觀察功率計上顯示的輸出功率是否與預期一致。

2. 將發射機和頻譜儀連接起來，并設置頻譜儀的參數（如中心頻率、掃描范圍、分辨帶寬等）。打開頻譜儀，并觀察頻譜儀上顯示的頻譜是否與預期一致。

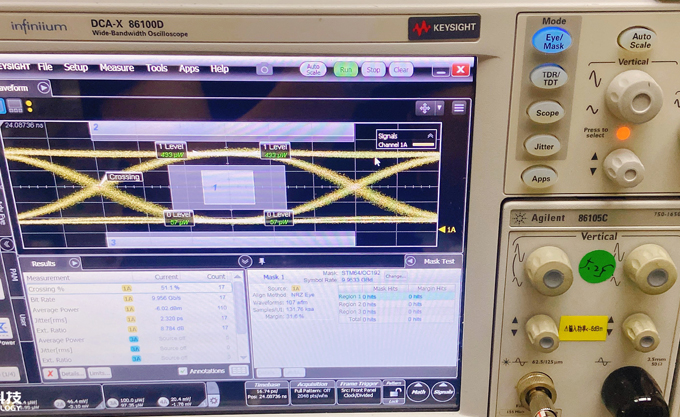

3. 將發射機和矢量信號分析儀連接起來，并設置矢量信號分析儀的參數（如中心頻率、采樣率、調制方式等）。打開矢量信號分析儀，并觀察矢量信號分析儀上顯示的調制質量指標（如誤差向量幅度、相位誤差、星座圖等）是否與預期一致。

4. 將發射機和接收機通過天線連接起來，并設置接收機的參數（如頻率、增益、調制方式等）。打開接收機，并觀察接收機上顯示的信號強度是否與預期一致。

5. 將接收機和誤碼儀連接起來，并設置誤碼儀的參數（如比特率、同步方式、誤碼率門限等）。打開誤碼儀，并觀察誤碼儀上顯示的誤碼率是否與預期一致。
