如果你想使用 86100D 示波器進行光電轉換，你需要配合 86105C 模塊，它可以將光信號轉換為電信號進行測試和分析。

86100D DCA-X對高速數字設計進行精確測量，從50MBd到超過80GBd，同時在16個通道上進行。在多達16個通道上對從50MBd到超過80GBd的高速數字設計進行精確測量。

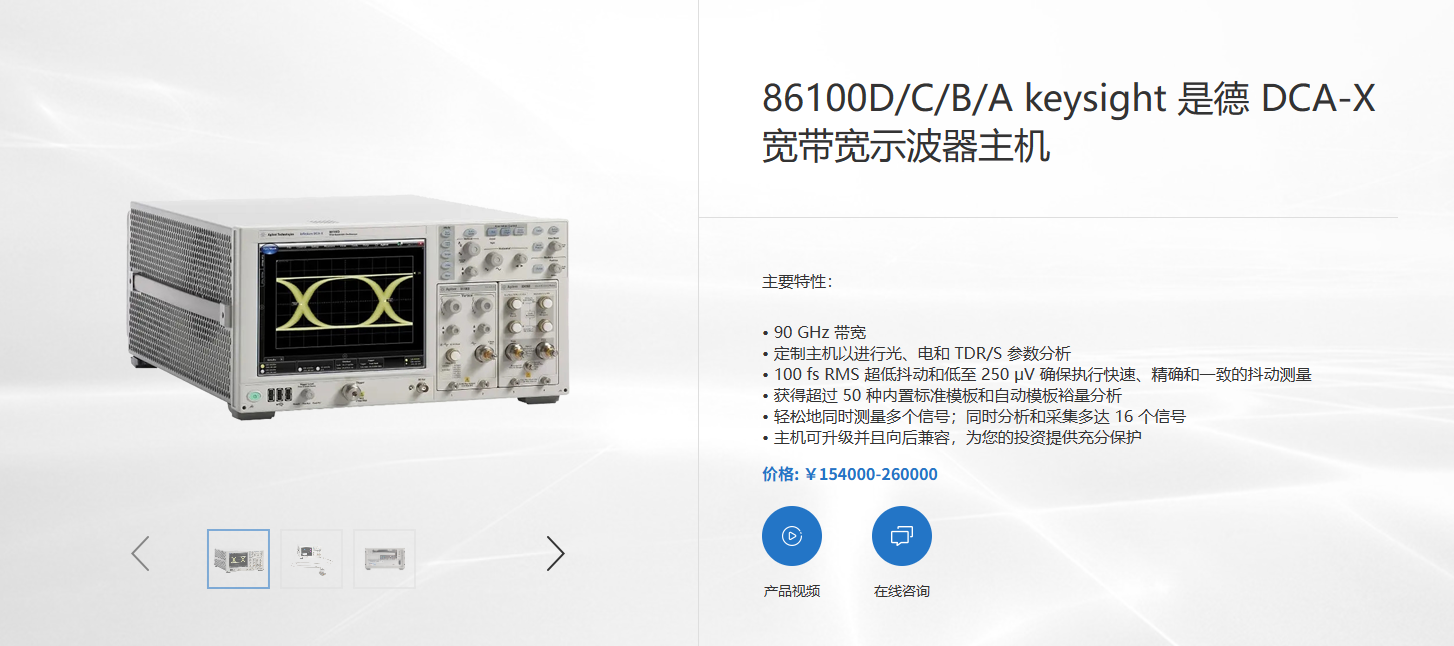

• 型 號：86100D

• 名 稱： Infiniium DCA-X 寬帶寬示波器主機

• 品 牌：是徳(KEYSIGHT)

• 分 類：通用電子測試 > 示波器

• 產品屬性：主機

你可以參考以下的步驟：

?  連接 86105C 模塊到 86100D 示波器的插槽中，確保模塊正確安裝。

?  使用光纖接口將光信號源和 86105C 模塊相連，注意選擇合適的光纖類型和波長范圍。

?  打開 86100D 示波器的電源，等待儀器自檢完成。

?  在 86100D 示波器的屏幕上，選擇 Channel Setup -> Channel 1 -> Module 1，激活通道 1 和模塊 1。

?  在 Channel Setup 菜單中，選擇 Filter -> On，打開濾波器功能，以減少噪聲的影響。

?  在 Channel Setup 菜單中，選擇 Scale -> Auto Scale，自動調整垂直比例和偏移量，使信號顯示在屏幕中央。

?  在 Channel Setup 菜單中，選擇 More -> Bandwidth -> Full BW，設置采樣器帶寬為最大值，以獲取最高的信號分辨率。

?  在 Channel Setup 菜單中，選擇 More -> Attenuation -> Auto Atten，設置衰減因子為自動模式，以匹配信號的幅度范圍。

?  在 Channel Setup 菜單中，選擇 More -> Transducer Factor -> Auto Trans Factor，設置換能器轉換因子為自動模式，以顯示正確的信號單位。

?  在 86100D 示波器的屏幕上，選擇 Timebase Setup -> Timebase Mode -> Normal，設置時基模式為正常模式。

?  在 Timebase Setup 菜單中，選擇 Scale -> Auto Scale，自動調整水平比例和延遲量，使信號顯示在屏幕全寬。

?  在 Timebase Setup 菜單中，選擇 More -> Jitter Mode -> Off，關閉抖動模式功能。

?  在 86100D 示波器的屏幕上，選擇 Trigger Setup -> Trigger Source -> Module 1, Ch 1，設置觸發源為模塊 1 的通道 1。

?  在 Trigger Setup 菜單中，選擇 Level -> Auto Level，自動調整觸發電平，使信號穩定觸發。

?  在 Trigger Setup 菜單中，選擇 Slope -> Positive Edge 或 Negative Edge，根據信號的特點選擇觸發沿為正沿或負沿。

?  在 Trigger Setup 菜單中, 選擇 More -> Trigger Mode -> Normal 或 Auto, 根據信號的穩定性選擇觸發模式為正常模式或自動模式。

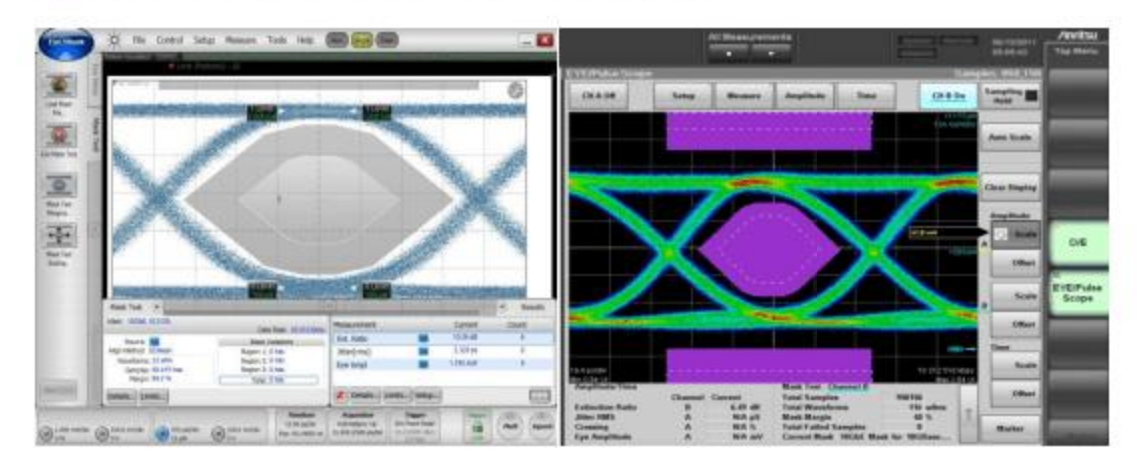

這樣就完成了光電轉換的設置。你可以在屏幕上觀察到轉換后的電信號，并進行進一步的分析和測量。
