數字示波器整機的結構特點

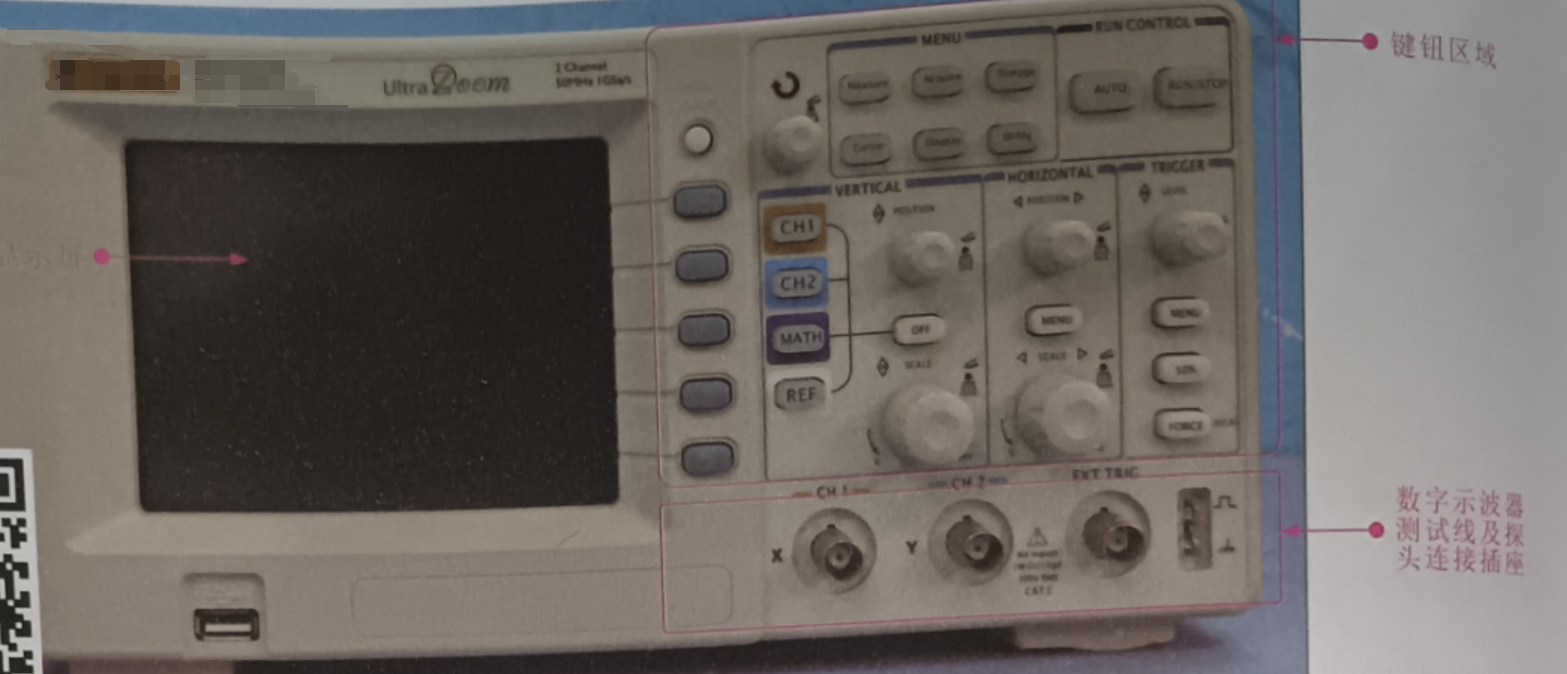

數字示波器一般都具有存儲記憶功能，能存儲記憶測量過程中任意時間的瞬時信號波形，可以捕捉信號變化的瞬間進行觀測。如圖所示，為典型數字示波器的整機結構。從圖中可以看出，數字示波器分為左右兩部分，左側部分為信號波形及數據的顯示屏部分，右側部分是示波器的控制部分，包括鍵鈕區域、探頭連接區。
顯示屏

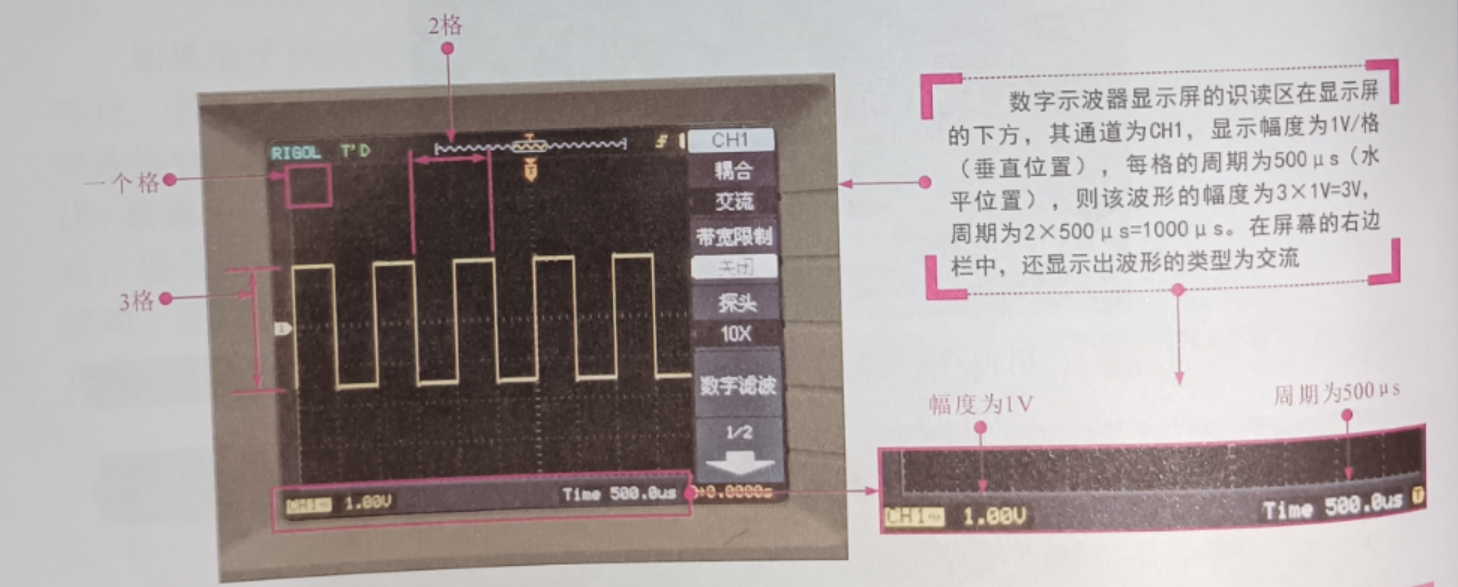

數字示波器的顯示屏是顯示測量結果和設備當前工作狀態的部件，在測量前或測量過程中，參數設置、測量模式或設定調整等操作也是依據顯示屏實現的。如圖所示，為典型數字示波器的顯示屏，可以看到，在顯示屏上能夠直接顯示出波形的類型、屏幕每格表示的幅度、周期大小等，通過示波器屏幕上顯示的數據可以很方便地讀出波形的幅度和周期。
鍵區域
鍵鈕區域是數字示波器的主要控制部分，每個鍵鈕都有各自的功能，掌握每個鍵鈕的功能是學習使用數字示波器的前提。在下一節中我們將以實際數字示波器為例詳細介紹各鍵鈕的功能應用。
探頭連接區

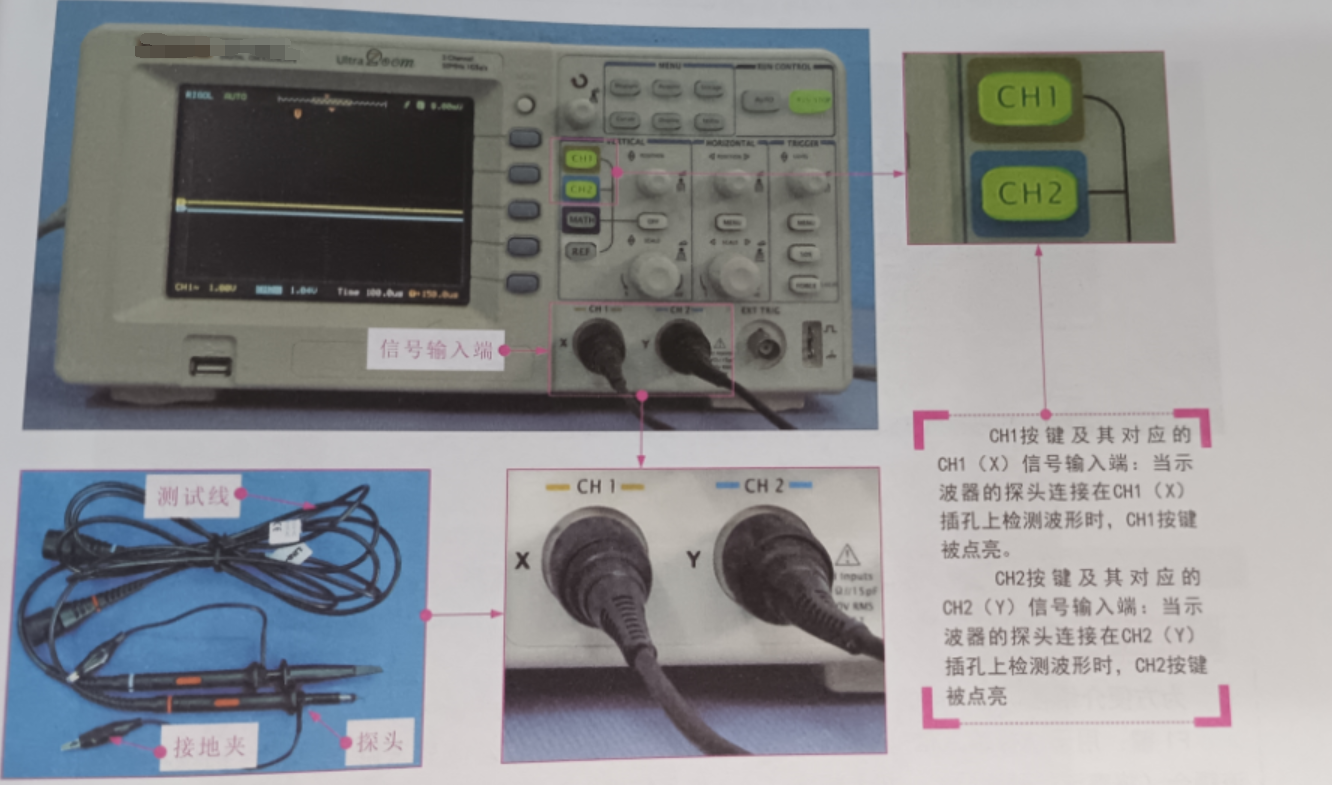

數字示波器的探頭連接區是連接示波器測試探頭的區域。探頭連接區需要與鍵創區配合應用，相關模式設置應滿足對應關系。例如，通道1(CHI 信號輸入端)對應鍵盤鈕區域的 CH1 按鍵，通道2(CH2 信號輸入端) 對應鍵區域的 CH2 按鍵，如圖所示。
